Установка кондиционирования твердых РАО с использованием высокопроникающих цементных растворов

Установка предназначена для цементирования мелкодисперсных радиоактивных отходов (зольный остаток от сжигания РАО) методом пропитки высокопроникающими цементными растворами. Исключены стадии пересыпания, дозирования, сортировки ТРО. Объем конечного компаунда не увеличивается по сравнению с исходным насыпным объемом ТРО.

Сущность технологии заключается в следующем:

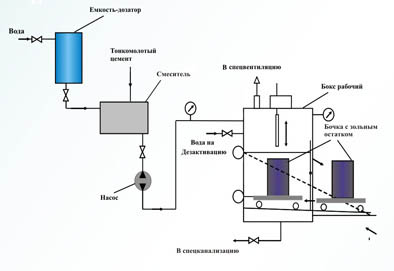

100-литровую бочку с ЗОНДОМ, наполненную мелкодисперсными ТРО, подают в рабочий бокс, трубопровод подачи цементного раствора соединяют с зондом в бочке. В смесителе готовят высокопроникаюший цементный раствор, который насосом подают в придонную часть бочки. Пропитку продолжают до заполнения бочки цементным раствором.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Объем контейнера (бочки), л
Производительность по конечному продукту,100-л бочек в час
Производительность по цементному раствору, м /ч
Давление в трубопроводе подачи цементного раствора, МПа
Габаритные размеры установки, м
Разрежение в рабочем боксе. Па
Установленная мощность, кВт

100, 200
до 2

0,05-0,3
0,02-0,6

4,0x3,0x4,0
не менее 200
10

УРОВЕНЬ ПРОРАБОТКИ

Способ пропитки и устройство для его реализации защищены Патентом РФ №2142657 С1, приоритет 03.09.98 и Патентом РФ №2199164 С2, приоритет 18.04.01.

Установка внесена в Лицензию №ГН-07-303-0770 от 21.03.2002, выданную "ФГУП "РАДОН" на обращение с радиоактивными отходами при их переработке. Установка находится в эксплуатации с 2003 года.

На основании опыта эксплуатации данной установки была разработана в 2004 г. совместно с ОАО «СвердНИИхиммаш» установка цементирования зольных остатков Смоленской АЭС, которая защищена патентом на изобретение № 2301468 «Устройство для цементирования пропиткой мелкодисперсных радиоактивных и токсичных отходов».

Установка может быть использована в качестве узла кондиционирования мелкодисперсных ТРО, в том числе и зольного остатка установок сжигания РАО.

Презентация

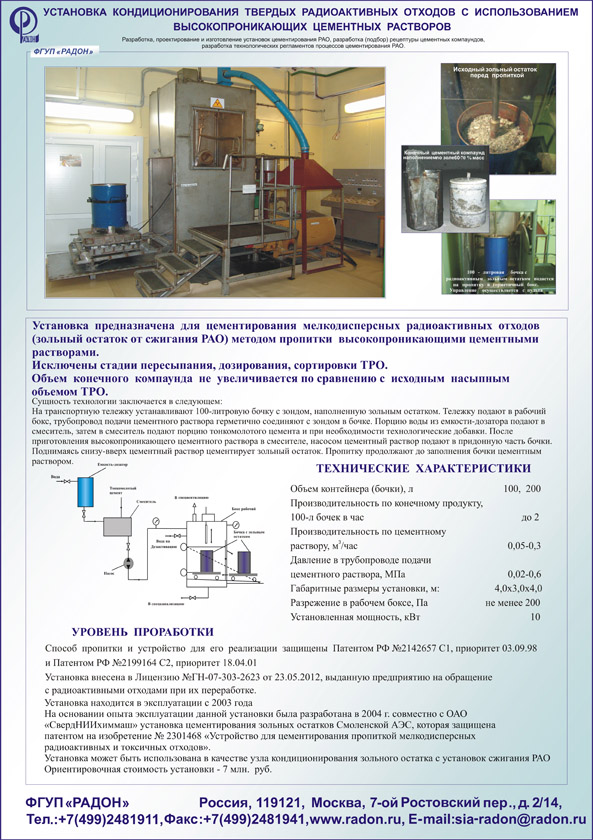

Плакат
