НАПРАВЛЕНИЯ ДЕЯТЕЛЬНОСТИ ЭКОЛОГИЯ ЖУРНАЛИСТАМ ОНЛАЙН-МОНИТОРИНГ
УСЛУГИ СМИ О НАС КОНТАКТЫ ОБРАТНАЯ СВЯЗЬ
Перейти на ПК версию

Метод остекловывания РАО позволяет добиться оптимальных показателей по качеству матриц и их устойчивости к воздействию окружающей среды. В ФГУП "РАДОН" накоплен большой опыт работ по остекловыванию отходов низкого и среднего уровня активности. В настоящее время этот метод позволяет перерабатывать широкий спектр жидких и твердых РАО с получением стеклокристаллических матричных и стеклоподобных материалов.

Исследования, проведенные специалистами ФГУП "РАДОН" , показали, что наиболее эффективным является метод индукционной плавки с применением плавителя типа «Холодный тигель». Его преимуществом является низкая стоимость, высокая удельная производительность, также технологичность в изготовлении и обслуживании, что очень важно при обращении с РАО. Использование данного плавителя позволяет достигать рабочих температур выше 1650°C, при этом процесс обладает малой инерционностью.

Достоинством технологии, разработанной в ФГУП "РАДОН" , является также то, что она не требует использования дорогостоящих дефицитных материалов для приготовления шихты и применения высоких давлений, а конечный продукт может быть получен в виде отливок любой формы.

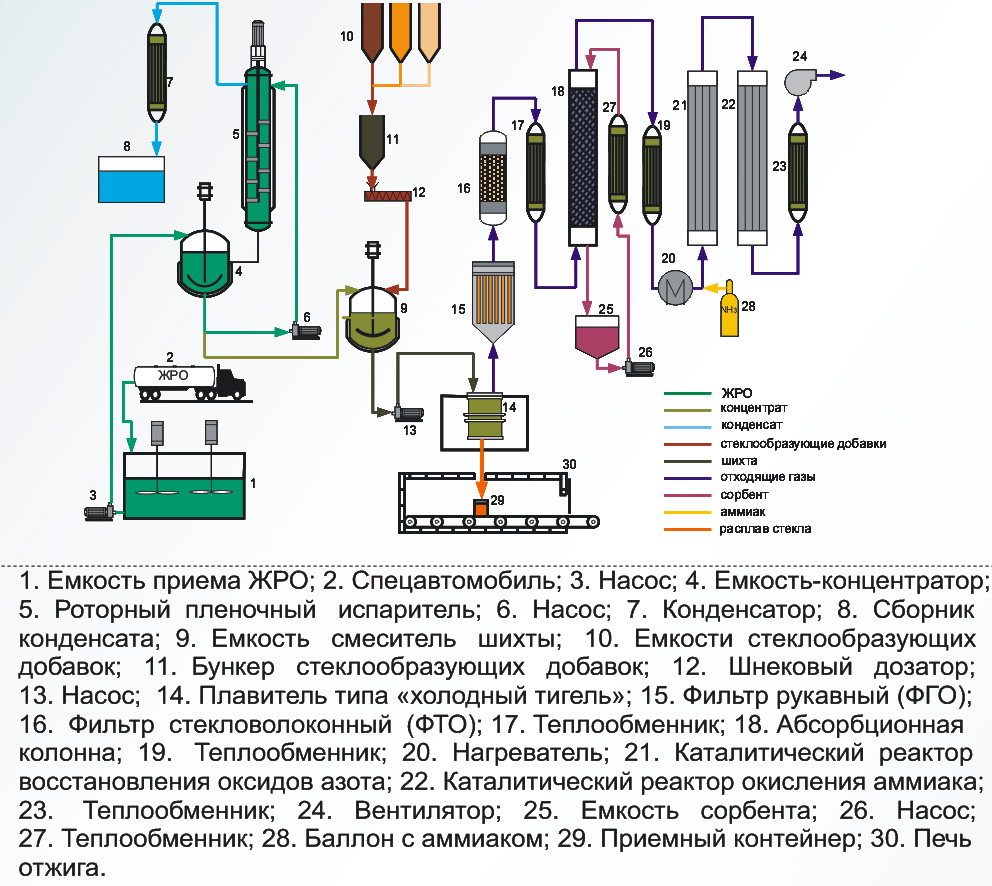

Схема остекловывания

Установка остекловывания ЖРО

Установка остекловывания жидких радиоактивных отходов (ЖРО) предназначена для отверждения ЖРО низкого и среднего уровня активности в индукционном плавителе типа «холодный тигель» (ИПХТ). Переработке подвергают низко- и высокосолевые ЖРО. Установка позволяет упаривать ЖРО и получать стеклоподобные материалы, пригодные для длительного хранения.

Установка - опытно-промышленная.
Находится в эксплуатации с 1999 года - проводится плановая переработка ЖРО. На установке проведены исследования возможности применения технологии ИПХТ и основного оборудования установки для переработки ЖРО различных составов. Также возможно применение технологии для переработки большого спектра радиоактивных, промышленных или бытовых отходов с получением разнообразных материалов:

  • стеклоподобных на основе зол, отработанных ионообменных смол, катализаторов;
  • кристаллических типа Synrock или базальт;
  • эмалей.

Установка может быть использована на предприятиях ЯТЦ для отверждения среднеактивных ЖРО.

Технические характеристики:

Производительность при исходном солесодержании ЖРО 20 г/л
Кратность упаривания при исходном cолесодержании ЖРО 20 г/л
Коэффициент сокращения объема при исходном солесодержании ЖРО 20 г/л
Производительность по конечному продукту (стекло) при работе одного плавителя
Количество плавителей
Номинальная мощность ВЧГ-генератора (колебательная мощность)
Рабочая частота генератора
Расход охлаждающей воды суммарно
Рабочая температура в плавителе
Удельная активность стекла:
Σ b
Σ a

до 500 л/ч

50

85

 до 25 кг/ч

3
160 кВт

1,76 МГц
до 90 м3
1150 -1250 оС

3,7*107 Бк/кг
3,7*106 Бк/кг



Видеоматериалы

Презентация

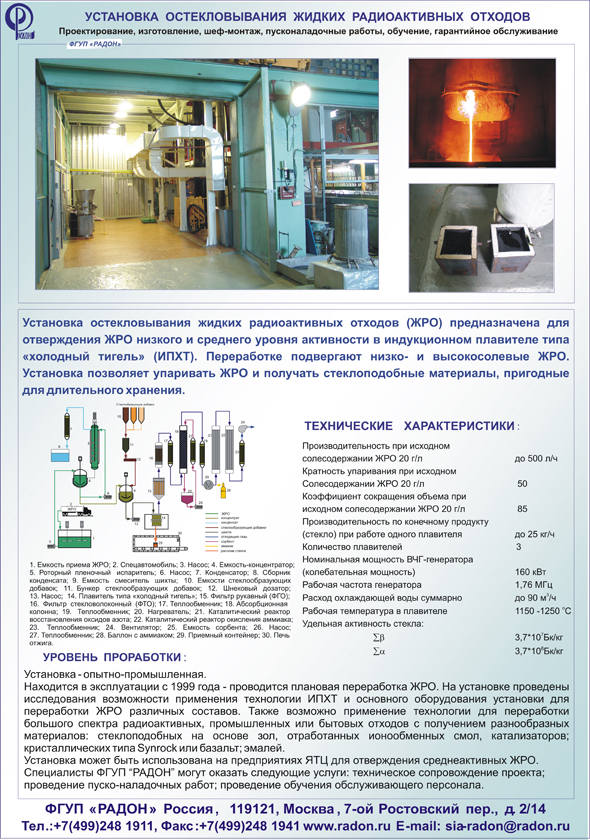

Плакат

Поделиться:
