Установка прессования твердых радиоактивных отходов

Установка УП-500 предназначена для сокращения объема твердых негорючих радиоактивных отходов методом прессования, которые образуются в результате производственной деятельности ФГУП «РАДОН» или приняты от сторонних организаций. В результате прессования образуется брикеты достаточно устойчивой формы, которые укладывают в контейнер (КМЗ-РАДОН, КРАД-Т, 200 л бочки).

СОСТАВ ТРО, ПОДЛЕЖАЩИХ ПРЕССОВАНИЮ:

пустые бочки (100 л и 200 л бочки) переданные из подразделений предприятия после выгрузки РАО и не подлежащие дезактивации;
фильтры в металлическом корпусе или воздуховоды (габариты – не более 1200×1100×800 мм);
лабораторное оборудование;
изделия из стекла, керамики, полимеров, резины;
металлический скрап;
строительный мусор;
теплоизоляционные материалы;
грунт

Специальные указания

Грунт и строительный мусор, образующиеся при производстве реабилитационных работ, относятся к группе «П», если:

перевозятся в рыхлом (не слежавшемся состоянии);
не содержат твердых крупнокусковых материалов (валунов, железобетонных и металлических (толщиной более 6 мм) изделий с предельными размерами любого сечения 300х300 мм;
находятся в сыпучем состоянии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производительность установки при прессовании 100-л и 200-л бочек, шт/смену: 40
Производительность установки при прессовании 100-л бочек, м3 смену: 4
Производительность установки при прессовании 200-л бочек, м3 смен: 8
Предел по общей удельной β-, γ- активности, Бк/г, не более: 10⁵
Предел по общей удельной !-активности (кроме трансурановых), Бк/г, не более 10⁴
Трансурановые, Бк/г, не более: 10³
Количество цилиндров прессования, шт.: 3
Усилие первой ступени (фронтальное), тc: 100
Усилие второй ступени (вертикальное), тc: 100
Усилие третьей ступени (боковое), тc:100
Размеры брикета, мм: - после прессования 100-л бочек; 400х400х500…100
Размеры брикета, мм: - после прессования 200-л бочек; 400х400х700…100
Продолжительность одного цикла прессования, сек., не более 240
Коэффициент сокращения объема РАО: от 3 до 8
Общая мощность, кВт 55
Габариты пресса (ДхШхВ), мм. 4700х4600х2880
Размер пресскамеры (ДхШхВ), мм. 1200х1100х800
Масса пресса, кг. 15 000
Рабочее давление в гидросистеме пресса, МПа: 30
Управление циклом прессования - Автоматическое/полуавтоматическое

УРОВЕНЬ ПРОРАБОТКИ

В ФГУП "РАДОН" установка УП-500 введена в эксплуатацию после реконструкции в 2016 году, расположена в НПК Сергиево-Посадского филиала ФГУП «РАДОН»

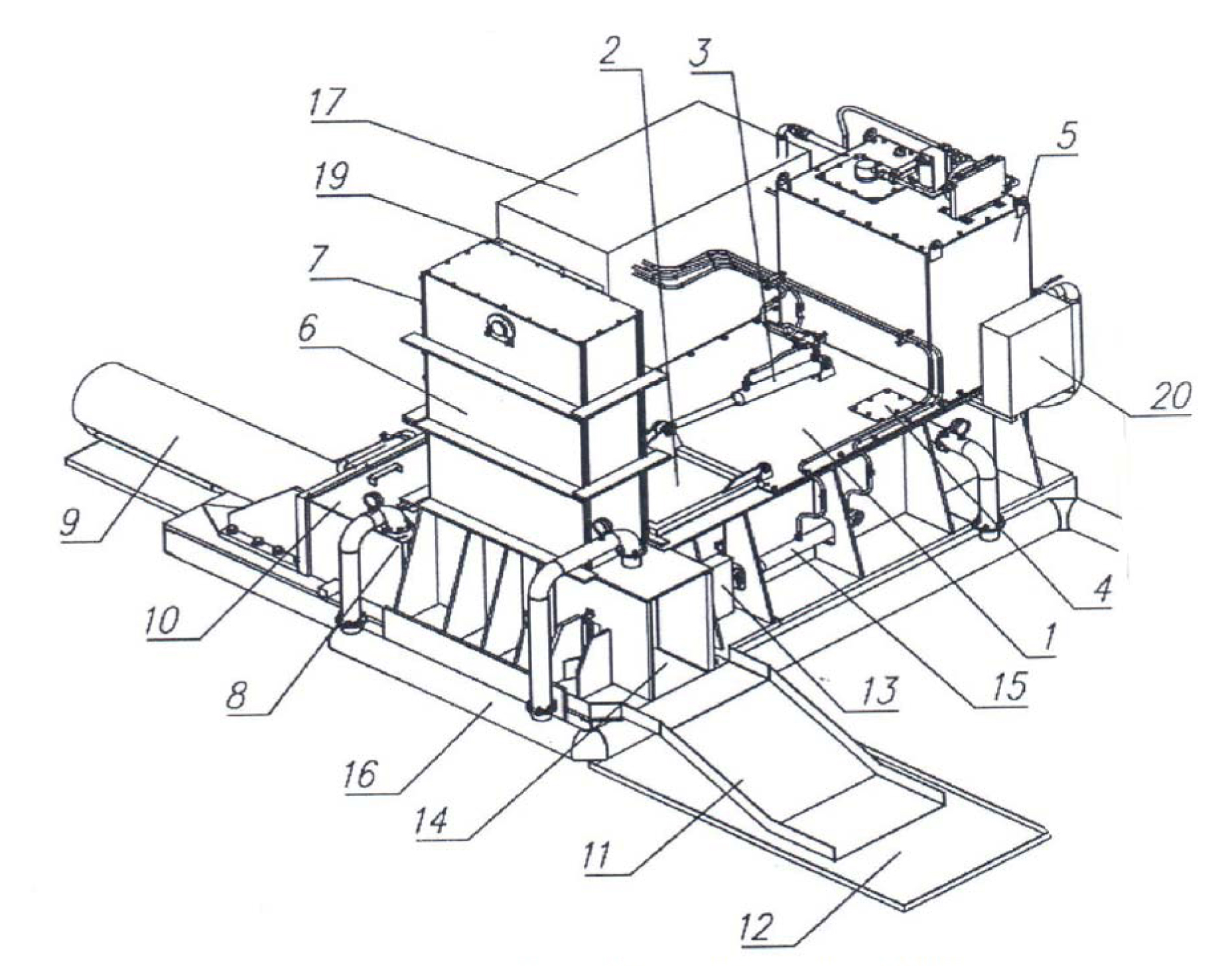

Схема установки

1. Фронтальная камера
2. Откидная крышка
3. Гидроцилиндр ( приводит в движение откидную крышку)
4. Окно для обслуживания датчиков положения
5. Гидробак
6. Вертикальная камера
7. Съемная стенка вертикальной камеры
8. Боковая камера
9. Поршень бокового цилиндра
10. Кожух (под кожухом оптические датчики положения бокового поршня)
11. Поддон для выталкиваемых брикетов
12. Поддон для сбора жидких отходов
13. Заслонка
14. Выгружной проем
15. Гидроцилиндр управления выгрузным проемом
16. Система вентиляции
17. Подставка для комплекса гидроаппаратуры
19. Силовой щит
20. Клеммная коробка
